 |
|
 |
|
 |
|
鋁鎂耐火澆注料 |

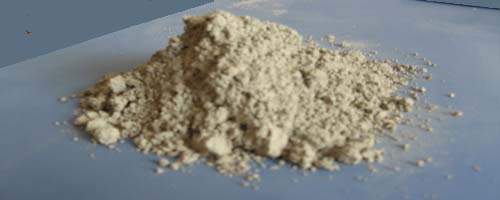

產(chǎn)品簡(jiǎn)介：本品采用燒結(jié)良好的一級(jí)高鋁熟料（Al2O3）做骨料，配加一級(jí)鎂砂粉（MgO>90%），以最佳顆粒配比制成50kg袋裝的混合料，混合料以水玻璃為結(jié)合劑，振動(dòng)澆注施工，用于盛鋼桶和鐵水包等熱工設(shè)備的整體耐火內(nèi)襯，對(duì)金屬溶液、堿性或酸性溶渣具有優(yōu)良的抗蝕性和耐急熱性，耐用性?xún)?yōu)于粘土磚或高鋁磚砌筑的內(nèi)襯。
理化性能項(xiàng)目 |
性能指標(biāo) |
化學(xué)成份% |
Al2O3 |
>72 |
MgO |
>8—9 |
Fe2O3 |
<3 |
顆粒組成% |
0.088—17mm <0.088mm |
65±5.35±5 |
燒注體密度g/cm3 |
110℃烘干后 |
>2.65 |
線收縮率% |
800℃烘干后 |
>0.6 |
耐壓強(qiáng)度kg/cm2 |
200℃烘干后 |
>350 |
抗折強(qiáng)度kg/cm2 |
200℃烘干后 |
>90 |
荷重軟化開(kāi)始點(diǎn)℃ |
|
>1250 |
|
|
|
